油压冲床流量控制阀节流孔口
作者：金拓科技 发布时间：2013/7/28 12:22:08
油压冲床流量控制阀是通过改变节流口的开口大小来调节通过间口的流量，从而改变执行元件的运动速度。油液流经小孔、狭缝或毛细管时，会产生较大的液阻。通流面积越小，油液受到的液阻越大，通过阀口的流量就越小，所以，改变节流口的通流面积，使液阻发生变化，就可以调节流量的大小，达到调速的目的。
油压冲床
流量控制阀节流孔口的形式

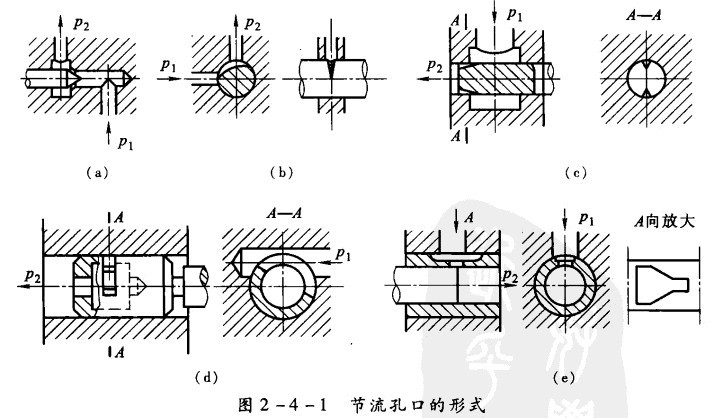

油压冲床节流阀节流口的形式很多，图2 -4 -1所示为常用的几种。
图2 -4 -la为针阀式节流口，针阀芯作轴向移动时，将改变环形通流截面积的大小，从而调节流量。
图2-4-lb为偏心式节流口，在阀芯上开有一个截面为三角形(或矩形)的偏心槽，当转动阅芯时，就可以调节通流截面积大小而调节流量。
上述两种形式的节流口结构简单.制造容易，但节流口容易堵塞，流量不稳定，适用于性能要求不高的场合。
图2 -4 - Ie为轴向三角槽式节流口，在阀芯端部开有一个或两个斜的三角沟槽，轴向移动阀芯时，就可以改变三角槽通流截面积的大小，从而调节流量。这是目前应用很广的节流口形式。
图2-4-ld为周向缝隙式节流口，阔芯上开有狭缝，汹液可以通过狭缝流入阀芯内孔，然后由左侧孔流出，旋转阀芯就可以改变缝隙的通流截面积。
图2-4-le为轴向缝隙式节流口，在套筒上开有轴向缝隙，轴向移动阅芯即可改变缝隙的通流面积大小，以调节流量。
