油压冲床气动回路介绍
作者：金拓科技 发布时间：2013/7/27 11:24:30
(1)
油压冲床气动基本回路
图内元件的命名

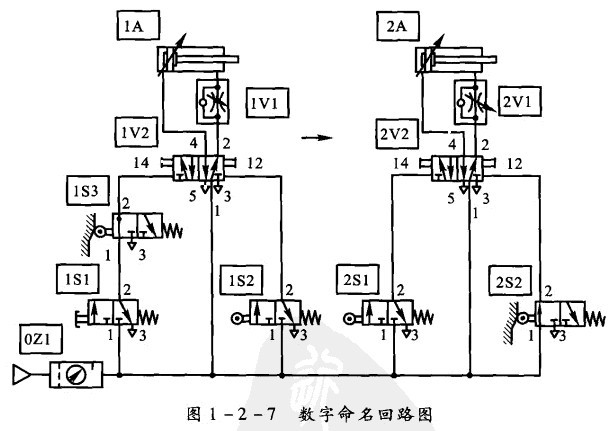

①数字命名：如图1-2 -7所示，元件按照控制链分成几组。每一个执行元件连同相关的阔称为一个控制链。O组表示能源供给元件. 1、2组分别代表两个独立的控制链。
IA、2A等代表执行元件. 1 VI、1 V2等代表控制元件. 1 S I、IS2等代表输入元件(孚动 和机控间). OZI、OZ2等代表能源供给(气源系统)。
②英文命名：如图I -2-8所示，大写字母表示执行元件，小写字母表示信号元件。A、B等代表执行元件. a I、bi代表执行元件伸出位置处的行程开关. aO、bO代表执行元件缩回 位置处的行程开关。
(2)油压冲床各种元件的表示方法
在回路阁中，间和气缸尽可能水平绘制。回路中的所有元件均以起始位置表示，否则另加
注释。
油压冲床
阀的位置定义如下：
①正常位置：阀芯禾操纵时阀的位置。
②起始位置：阔安装在系统中并已通气供压后，阀芯所处的位置。如图1-2-9a所示的滚轮杠杆阀(信号元件).正常位置为关闭阀位。当在系统中被活塞杆的凸轮板压下时，其起始位置变成通路，应绘制成图1-2-9b所示。
对于单向滚轮杠杆阀，因其只能在单方向发出控制信号，因此在回路图中必须以箭头表示出对元件发生作用的方向，逆箭头方向表示无作用，如图1 -2 -10所示。
(3)油压冲床管路的表示
在气动回路中，元件和元件之间的配管符号是有规定的。通常工作管路用实线表示，控制管路用虚线表示。而在复杂的气动回路中，为保持图面清晰，控制管路也可以用实线表示。管路尽可能画成直线，避免交叉。图1-2-11为管路表示方法。
