四柱油压机比例阀

作者：金拓科技发布时间：2013/4/12 10:14:37

普通油压机液压阀只能对液流的压力、流量进行定值控制，对液流的方向进行开关控制，当工作机构的动作要求对液压系统的压力、流量参数进行连续控制或控制精度要求较高时，则不能满足要求，这时就需要用电液比例控制阀(简称比例阀)进行控制。
大多数比例阀具有类似普通液压阀的结构特征。它与普通液压阀的主要区别在于，其阀芯的运动是采用比例电磁铁控制，使输出的压力或流量与输入的电流成正比。所以可用改变输入电信号的方法对压力、流量进行连续控制。有的阀还兼有控制流量大小和方向的功能。这种阀在加工制造方面的要求接近于普通阔，但其性能却大为提高。比例阀的采用能使液压系统简化，所用液压元件数大为减少，且使其可用计算机控制，自动化程度可明显提高。

在结构上电液比例控制阀是由直流比例电磁铁(力马达)与普通液压阔两部分组成。按其控制的参量可分为电液比例压力阀、电液比例流量阀、电液比例换向阀和电液比例复合阀等，前两种为单参数控制阀，只能控制一个参量;后两种能同时控制多个参量。

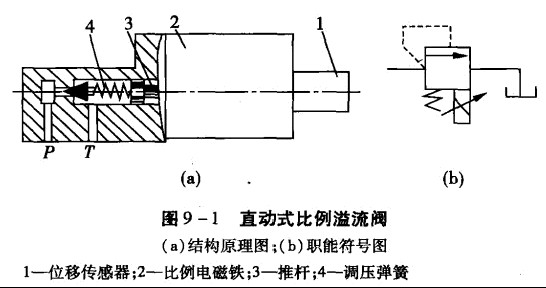

(1)四柱油压机电液比例溢流阀。用比例电磁铁取代直动式溢流阔的手调装置，便构成直动式比例溢流阀，如固9 -1所示。图( a)为结构原理，图(b)为职能符号。比例电磁铁2的推杆3对调压弹簧4施加推力，随着输入电信号强度的变化，便可改变调压弹簧的压缩量，该阀就能按比例远程控制其输出油液的压力或实现多级调压。把直动式比例溢流阀作先导阀与普通压力阀的主阀相配，便可组成先导式比例溢流阀、比例顺序阀和比例减压阀。

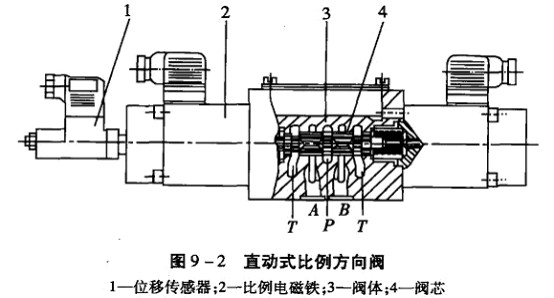

(2)四柱油压机电液比例方向阀。用比例电磁铁取代电磁换向阀中的普通电磁铁，便构成直动式比例方向阔，如图9 -2所示。由于使用了比例电磁铁，阀芯不仅可以换位，而且换位的行程可以连续地或按比例地变化，因而连通油口阀的通流面积也可以连续地或按比例地变化，所以比例换向阀不仅能控制执行元件的运动方向，而且能控制其速度。同样，在大流量的情况下，应采用先导式比例方向阀。此外，多个比例方向阀也能组成比例多路阀。

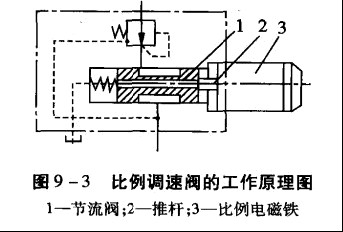

(3)四柱油压机电液比例调速阀。用比例电磁铁取代节流阀或调速阀的手调装置，以输入电信号控制节流口开度，便可连续地或按比例地远程控制其输出流量。图9 -3为比例调速阀的工作原理图。图中的节流阀芯由比例电磁铁2的推杆操纵，故节流口开度便由输人电信号的强度决定。由于定差减压阀已保证了节流口前后压差为定值，所以一定的输入电流就对应一定的输出流量。

在图9 -1和图9 -2中，比例电磁铁的前端都附有位移传感器(或称差动变压器)，这种电磁铁称为行程控制比例电磁铁。位移传感器能准确地测定比例电磁铁的行程，并向电放大器发出电反馈信号。电放大器将输入信号和反馈信号加以比较后，再向电磁铁发出纠正信号以补偿误差。这样便能消除液动力等干扰因素，保持准确的阔心位置或节流口面积。
