液压机内啮合齿轮泵简介

作者：金拓科技发布时间：2013/2/6 9:12:50

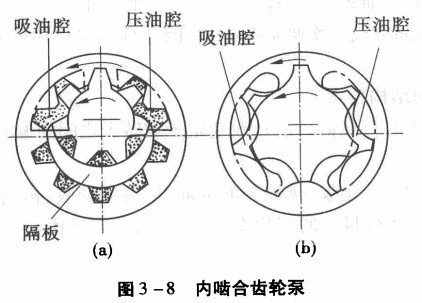

液压机内啮合齿轮泵有渐开线齿轮泵和摆线齿轮泵(又名转子泵)两种，如图3 -8所示，其工作原理和主要特点与外啮合齿轮泵基本相同。在渐开线齿形的内晴合齿轮泵中，小齿轮和内齿轮之间要装一块月牙形的隔板，以便把吸油腔和压油腔隔开，如图3 -8(a)所示。在摆线齿形的内喃合齿轮泵中，小齿轮和内齿轮只相差一个齿，因而不须设置隔板，如图3 -8(b)所示。液压机内啮合齿轮泵中的小齿轮为主动轮。

液压机内啮合齿轮泵结构紧凑，尺寸小，质量轻，由于齿轮转向相同，相对滑动速度小，磨损小，使用寿命长，流量脉动远小于外啮合齿轮泵，因而压力脉动和噪声都较小；内啮合齿轮泵允许使用高转速，因为高转速下的离心力能使油液更好地充入密封工作腔，可获得较高的容积效率。摆线内啮合齿轮泵排量大，结构更简单，而且由于啮合的重叠系数大，传动平稳，吸油条件更好。内咱合齿轮泵的缺点是齿形复杂，加工精度要求高，需要专门的制造设备，造价较贵，随着工业技术的发展，它的应用将会越来越广泛。

高压齿轮泵的特点
高压齿轮泵与低压齿轮泵的工作原理是相同的，但为了使其具有较高的工作压力，高压齿轮泵一般在结构上都采用端面间隙自动补偿装置减小端面泄漏，从而保证泵在较大范围内有较高的效率。其补偿原理如图3 -7所示，泵内压油腔的压力油经专门的通道引到浮动轴套的外侧，产生液压作用力，这个力须稍大于齿轮端面作用在轴套内侧的力，使轴套始终自动贴紧齿轮端面，从而减小了泵内通过端面的泄漏，提高了压力。并在结构上采取一定措施使轴承有较高的寿命。
