伺服压力机液压控制系统的基本原理

作者：金拓科技发布时间：2015/5/11 8:52:46

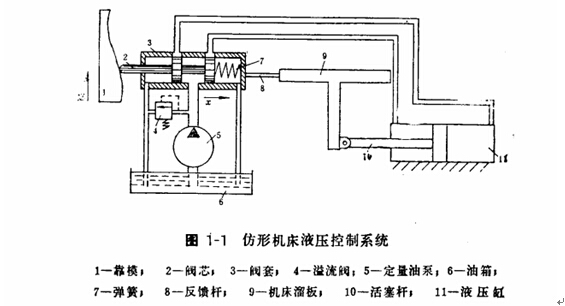

图1-1是一种仿形机床的自动控制系统，显然，它是由靠模1.阀芯2、滑阀套3、阀芯弹簧7、反馈籽8.机床溜板9.活塞杆10.液压缸11.油泵5、溢流阀4和油箱6等11部分组成。其工作原理是这样的3当靠摸1沿z方向移动一个位置时，阀芯2便被靠模顶着向右运动一段短离x，因此滑阀阀套3的窗口被阀芯凸肩打开，使得油泵打出的高压油沿右边窗口流向掖压缸11的左眩，同时伺服压力机液压缸的右腔的油沿滑阀阀套左边的窗口流回油箱6。由于液压缸左腔的压力高，右腔的压力低，放在活塞上产生一个指向右边的液压力，于是活塞通过活塞杆10带动机床溜板9向右运动。随着机床溜板的向右运动又同时通过反馈杆8带动滑向阀套3一起向右运动，目而被阀右，打开的窗口开始关小，使得流进和流出液压缸的油的压力损失增加，故左腔的压力降低，右腔的压力增高，因而作用在活塞上的液压力开始陈小，于是活塞的运动运应也逐渐变慢。当滑阀再问套的窗口完全挫关闭时，液压怔两腔被封死，由于液体在此种情况下近似地看成是不可压缩的，故液压缸活塞停止运动。显然，机床溜板向右移动的距离也是x(因为窗口被关死)，也即机床溜板跟踪了阀芯，而阀芯又复现了靠模给出的z方向的指令，因此这种装置叉叫做机械液压跟踪器。如果将靠摸固定在镜床的床身上不动，将工件固定在湘板上，使整个机械液压跟踪器沿z的方向运动，当阀芯经过整个靠模时工件便被镜刀加工完毕。

由于统刀与靠模都固定在床身上，而跟踪器又复现了靠模给出的的指令倍号，故工件的形状必与靠模相同。阀芯右侧的弹簧可以迫使阀芯永远贴紧靠模。
图1-1中的溢流阀随时溢去负载用不完的流量，使近入阀芯的梳体压力保持恒压。
