四柱油压机与门元件或门元件
作者：金拓科技 发布时间：2015/4/29 8:15:50
四柱油压机与门元件

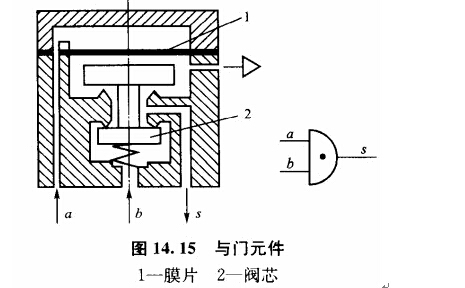

图1 4. 15所示为与门元件的原理图和图形符号。从与门元件的原理图可知，它与是门兀件相同，只是把气源口P改为信号b。其工作原理是当有输入信号a，而没有信号b时，在信号压力U的作用下通过使膜片4变形而使阀芯2下移，输出端s与b相连，无输出信号；当有输入信号b.但没有信号α时，阀芯2上移，输出端也无输出信号。只有当输入信号α和b同时存在，由于信号作用的有效面积不等，阀芯2下移，输出端才有输出信号。
四柱油压机
与门元件的逻辑关系可用式(14 - 2)表达为与门元件属于无源元件，这种元件工作时不需加单独气源。与门元件常用于两个或多个信号之间的互锁。
四柱油压机或门元件
图14. 16所示为或门元件的原理图和图形符号。在图中α、b为输入信号， s为输出信号。当有输入信号α时，截止膜片2封住下阀座1，信号G经上间座3从输出端输出。当有输入信号b时，截止膜片封住上阀座， b信号经下阀座从输出端输出。当G、b信号同时输入时，则不管封住上阀座还是封住下阀座，或两者都没封住，输出端都有输出。因此在输出信号α或b中，只要至少有一个信号存在，输出端就有输出信号。
或门元件的逻辑关系可用式04 - 3)表达为
或门属于无源元件，常用于两个或多个信号相加。例如，要求在某个控制执行元件的切换阀的控制端，无论输入手动或自动信号，换向间都应换向。在这种情况下，就要用到或门元件。
