四柱油压机恒功率变量机构

作者：金拓科技发布时间：2015/3/19 10:51:37

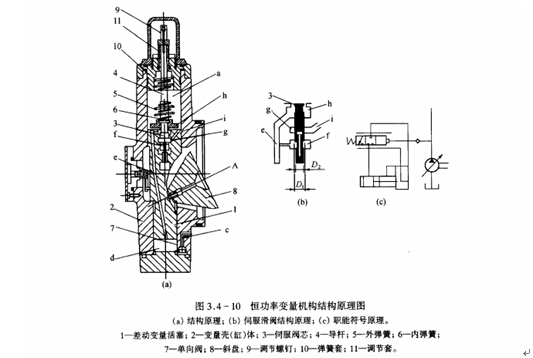

四柱油压机恒功率变量机构为液压阪动(伺服)变量机构。又称压力补偿变量机构，其机构原理如图3.4-10所示，其中伺服阀芯3与差动变量活塞1掬成伺服滑倒。差动变量活与变量壳(缸)体2掏成主牵动液压缸。
四柱油压机恒功率伺服变量机构工作过程如下来自在E塞泵的压力油液经过通、单向阀7、差动变量活塞7的内部通道e进入环形槽f和h(见图3.4-10(b)。在环形槽f内，由于D1>D2因此压力油液对伺服阀芯3产生了向上的作用力。当柱塞泵出口压力升高，液压作用力大于外弹簧5的预压紧力(调节螺钉调整)时，伺服阀芯压缩弹簧5而上升，将环形糟h封死，环形糟dT开油液经通道i、环形槽g和伺服阀芯5的内部通孔泄人泵体内而流回油箱。于是些动变量活塞1被下部d腔的压力油椎动上移，斜量顷角变小，排量变小，泵输出流量变小。直到作用在伺D塞阀芯3上的液压力与弹簧力平衡、差动变量活塞l上升到将环形糟封闭为止。当校塞泵工作压力进一步升高时，伺服阀芯3的底部液压力使之进一步上升，直到液压力与外弹簧5及内弹簧6两者的弹簧力相平衡。环形糟g重新被封死为止，这时柱塞泵的流量进一步变小。反之，当柱塞泵工作压力降低时，伺服阀芯3底部液压力小子上都弹簧力，使伺服阀芯3下移.将环形槽h打开，压力油液经环形梢h迸人a腔。由于差动变活塞上都面积大于下瑞面积，上部液压力及弹簧为大于底部液压力，差动变童话塞5下移，使斜量倾角变大，流量精加，直到环形槽h口重新被封死，达到新的平衡为止。安装这种变量机构的液压泵，其输出流量随工作压力增高而减小，随压力减小而增大，可使液压泵输出功率近于不变，故称恒功率变量泵或压力补偿变量泵。

恒功率(压力补偿)变量泵的调节特性曲线即压力一流量特性曲线如图3.4-11所示。图3.4-10中A点和G点表示弹簧套10调在最上方和最下方位置时的开始变量压力。对于CY14-1型交量泵，当弹簧套10词在最上位置时，外弹簧的预紧力较小，泵的出口压力大于3MPa时才开始变量。当弹簧套10调在最下位置时，外弹簧的预紧力增大，泵的出口压力达到7MPa时才开始变量。阴影部分为泵的调节特性范围。AB的斜率由外弹簧5的弹性刚度决寇。FE的斜率由外弹簧5和内弹簧6的合成弹性刚度决定，ED的长度是由弹簧套10的位置决定。若弹簧套10是调在盖章上方和最下方之间某一位置，则变最泵的流量与压力变化关系在图3.4-11所示阴影范围内，且为三条直线组成的折线，例如G'F'E'D'线。G'J点表示开始变量压力，当泵的出口压力低于G'点对应的压力户时，泵输出额定流量的100%；当油压超过压力p'时，变量机构中只有外弹簧销商碰到弹簧套10端面逐渐被压缩，流量随压力升高沿斜线Gγ减小，G'F'的斜率仅囱外弹簧5的弹性刚度来决定，G'F'与AB平行.当油压继续升高越过F')点所对应的压力p'时，变量机构中内弹簧6、外弹簧5同时被调节套峭面逐渐压缩(弹簧弹位刚度稍加).流量随压力升高沿斜线F'E'减少，F'E'的斜率由内弹簧和外弹簧的组合刚度来决定F'E'与FE平行过'点农示导杆4的轴肩已碰到弹簧套10的端面，变量活.已不能上升，此时不论压力如何升高，流量已不能再减少，保持在额定流量的896上，所以E'D'为水平线，表示流量已不随压力改变。
从图中看出，折线G'F'E'D'与点画线表示的双曲线十分近似。泵的压力与流量的乘织近似等于常数，即泵的输出功率近似为恒定。这种泵可以使液压执行机构在空行程时获得最大流量，使空行程速度加快；而在工作行程时，由于压力升高，泵的输出流量减少，使工作行程速度减慢，这正符合许多液压设备动作要求，如液压压力机、工程机械等，这样能够充分发挥设备的能力，使功牟利用合理。
