四柱油压机液压综合测试软件操作

作者：金拓科技发布时间：2014/2/27 10:41:59

在【测试项目选择】内，鼠标点击编辘框，出现下拉式菜单呈现实验操作项目，依次选择测试项目，做好测试准备工作后，鼠标按【项目运行】键执行该项目的操作。在任何情况下，鼠标按【退出】键，自动退出软件运行。
a显示系统原理图
鼠标点击【测试项目选择】，选择显示系统原理图、然后鼠标点击测试项目选择【项目运行】键，显示区内呈现四柱油压机液压泵性能测试的液压原理图和测试方法说明。实验人员根据所显示的液压原理图，准备战压元件、传感器飞管件等，并接好回路。
b测试四柱油压机泵的基本性能
用户在接好回路调好泵的工作参数后，即可开始测试。用户输入测试参数；鼠标选择测试项目选择的【测试泵的基本性能】；鼠标点击测试项目选择【项目运行】，测试系统进入测试状态，实时显示参数内的数字奄不断更新。在预定的工作点，用户鼠标点按【数据记录】。计算机自动将实验数据记录在实验数据表。
c实验结果表显示
用户在完成测试后，鼠标选择测试项目选择的【实验结果表显示】；鼠标点击测试项目选择【项目运行】，显示区自动切换，显示实验结果表，如图28所示。
用户可以通过实验结果表了解这次实验数据和结果。
d实验曲线显示

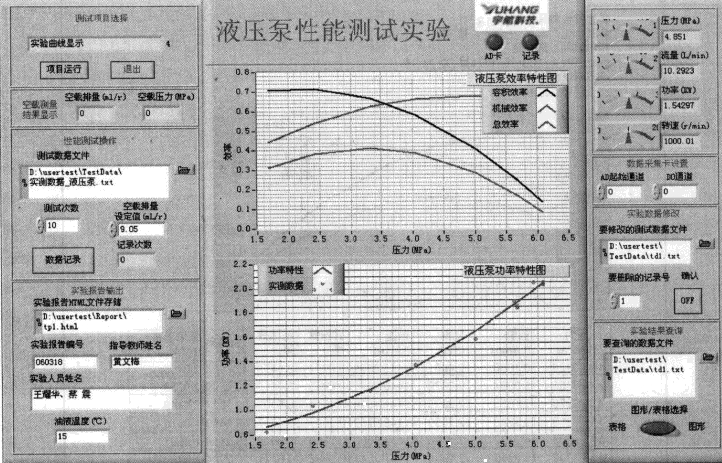

用户在完成测试后，鼠标选择测试项目选择的实验曲线显示；鼠标点击测试项目选择项目运行。显示区自动切换，显示实验曲线：四柱油压机液压泵效率(容积效率L机械效率和总效率)特性曲线和液压泵功率特性曲线，如图2-6所示。用户可以通过实验曲线直观地了解本次实验结果。

e实验报告输出
用户在完成测试后，需要输出实验报告，可在【实验报告输出】栏内填写实验报告存储路径和文件名、实验报告编号等。用户鼠标选择测试项目选择的【实验报告输出】；鼠标点击测试项目选择【项目运行】。计算机自动将实验数据整理出实验报告，生成一个超级文本格式(. htrnl)的文件存储在用户设置的目录文件名下，如图2:7所示。用户可以将该文件拷贝或由打印机输出。
f删除实验记录
用户在完成测试后，若需要删除一个或几个实验记录，可以做如下操作:在修改数据文件内，填入所要修改测试数据文件路径和名称；鼠标选择测试项目:谭择的【删除实验记录】；鼠标点击测试项目选择【项目运行】，显示区自动切换，显示卖撞数据表a在修改数据文件内，填入所要删除的记录号，鼠标点击【确认】后，该条数据记录从文件中删除。
g实验结果查询
用户需要查询过去已做过的实验并且数据仍然保留在磁盘上，1可以做如下操作:
在实验结果查询框内，填人所要查询的测试数据文件路径和名称；在实验结果查询内，选择查询方式:表格或图形:鼠标选择测试项目选择的【实验结果查询】；鼠标点击测试项目选择【项目运行】，显示区自动切换，显示实验结果表(或实验曲线)。
