液压机齿轮泵
作者：金拓科技 发布时间：2013/1/11 10:18:04
液压机齿轮泵
是一种应用比较广泛的液压泵。它的主要优点是：结构简单、工作可靠、自吸能力强、对油液的污染不敏感。其缺点是：流量和压力的脉动大、噪声大和排量不可变。
因为齿轮是对称的旋转体，所以齿轮泵的允许转速较高，最高转速可达3000r/min左右。
根据工作压力，齿轮泵分为三大类：额定压力为2.5 MPa，称为低压齿轮泵；额定压力为16 -20 MPa，称为中高压齿轮泵；额定压力达32 MPa为高压齿轮泵。按照齿轮啮合形式，齿轮泵分 为两大类少卡啮合齿轮泵和内啮合齿轮泵。
1.外啮合齿轮泵的结构和工作原理

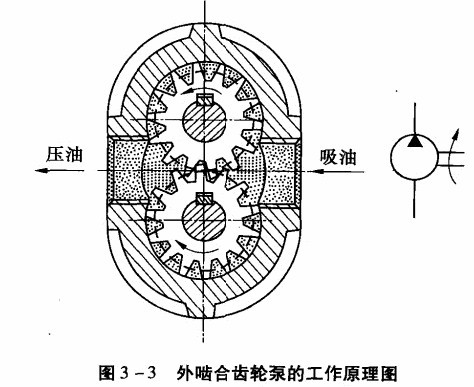

外啮合齿轮泵由两个参数相同的渐开线齿轮、泵体、端盖、传动轴等零件组成。如图3 -3所示为
液压机
外啮合齿轮泵的工作原理图。泵体和前后端盖以及齿轮之间形成了密封工作容腔，并由两个齿轮的齿面接触线将左右两腔隔开，形成了吸排油腔。当齿轮按照图示方向旋转时，右侧的轮齿逐渐退出咱合，即主、从动齿轮的轮齿从各自对方的齿谷中退出，密封工作容积增大，形成局部真空，因此油箱里的液体在大气压力的推动下进入吸油腔，同时，排油腔轮齿依次进入啮合，密封工作容积减小，于是左侧油液被挤出，输送到压力管路中去。当齿轮连续旋转时，连续不断地有轮齿在右侧退出啮合和在左侧进入啮合，因此齿轮泵也就能连续地吸油和排油。
